分布式主要系统功能
阅读 次    时间:2019-03-27 09:43

1       大屏幕显示

1.1  分布式大墙显示拼接

系统所有高标清视频输入源的图像实时推送至多组大屏进行开窗、漫游、缩放、叠加显示功能。采用高精准同步校正机制,具备帧同步效果,单组拼接墙系统最大支持256个显示单元。单通道输出节点机具备8路1080P@60或16路1080P@30的高清信号的处理能力,支持8-16路高清信号同步开窗。

1.2  超高分画面实时显示

系统支持在显示大屏内进行超高分辨率信号调,通过前端分布式节点接入高清晰信号源(最大10K*10K@30),包括GPS、SCADA、EMS、GIS等多种超高分信源,通过分布式显示系统实时显示到屏幕上,支持多种、多个超高分动态画面显示,方便多种功能实现。

1.3  分辨率自定义对接DLP/LCD/LED

系统支持显示输出分辨率自定义(3840*2160—D1)设置,输出设备可无缝对接LED、DLP、LCD等显示平台,实现帧同步拼接和跨屏显示;节点机输出分辨率支持4K(3840*2160@30、2560*1600@60等)。

2    信源融合接入

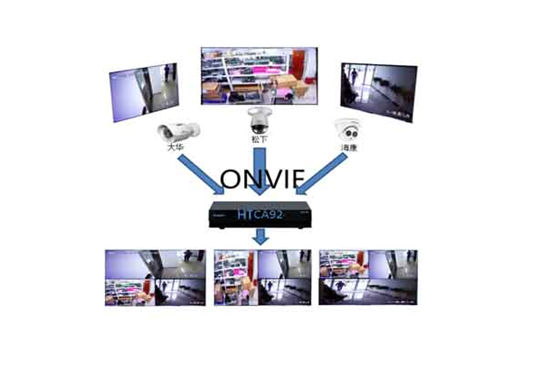

2.1  IPC监控网络融通


系统支持监控IPC摄像头批量处理流媒体对接,支持监控标准的ONVIF协议,信号进行TS Over IP的H.265、H.264信号的批量处理。支持TS流、RTMP、RTSP等多种流媒体格式;同时对接入的IP流信号进行管理分类、分组轮巡等应用,支持跨网接入和管理,支持N+1冗余备份,支持7*24全天候运维。

2.2  工作站和服务器采集

系统支持硬件编码采集和软件桌面采集两种方式。硬件支持电脑/服务器1920*1080P@60帧采集,信号输入格式: RGB、VGA、DVI、HDMI、Video、CVBS、SDI、IPC等多种信号类型,支持音频接口:3.5音频口,标准卡龙口。支持电脑/服务器桌面1920*1080P@30软采集。

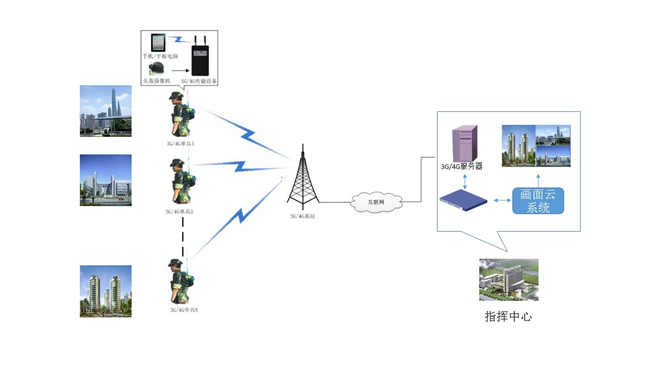

2.3  移动终端融通(车载、手机)


系统支持将移动车载信号、移动手机端(APP)推送的实时视频信息流通过无线网络传输到指挥中心,指挥中心可实时调取移动车载或移动手机端摄像头,快速实现远程视频功能,方便中心指挥和调度的需要。

3.3    系统控制管理

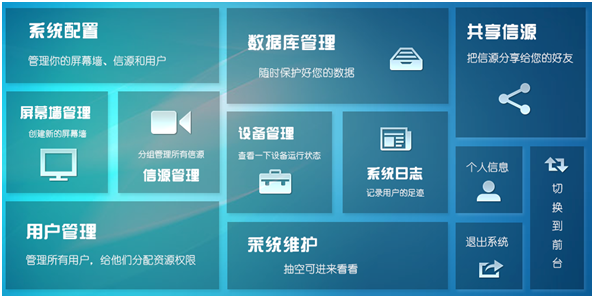

3.1  MCS云管理平台

系统平台基于IP网络、采用B/S架构的分布式架构,开放式操作系统、开放式网络结构及其协议,实现跨平台(PC、IOS、Android),跨浏览器(IE9+、Chrome、Firefox)访问操作。多设备无差别流畅操作,轻轻松松完成信号源配置、屏幕墙管理、预案编辑等工作。
系统采用分布式B/S架构,支持对系统内所有软、硬件产品的远程添加、配置、管理,包括自产输入、输出节点机(自动探测),IPC网络摄像头,以及第三方设备,输入设备自定义命名,支持对信源的预览和大屏回显。支持初始预案、临时预案两种预案应用模式,支持临时预案另保存。

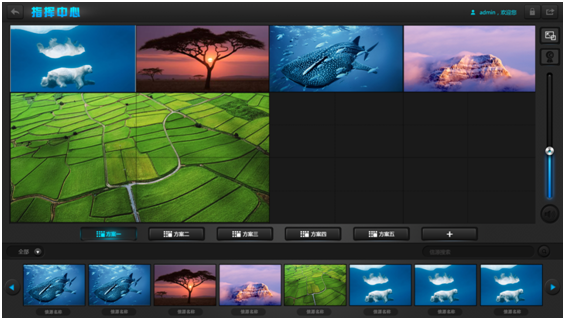

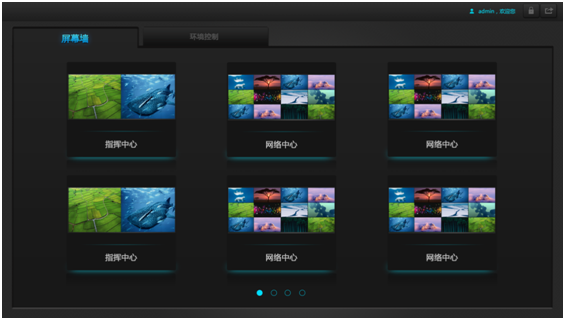

3.2  可视化显示管理

可视化交互平台支持跨平台(IOS、windows)访问操作。
可视化交互平台支持触摸操作,友好的交互操作、流畅的操作体验,轻轻松松完成信号的上下屏幕、方案切换、画面组合方式选择等工作。
可视化交互平台支持信源管理和预监、信源多级分组、信源搜索;支持方案管理、用户信息展示、方案私有化、方案实时下发、多组屏管理。
支持摄像头、屏幕、环境设备控制操作界面定制。支持音频信号输出和音量调节功能,在屏幕墙控制右侧可手动调整输出音量大小。

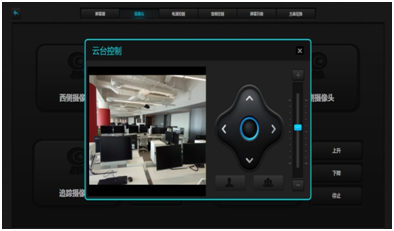

可视化交互平台支持对视频会议摄像头的预置位调用,手动/自动模式调整,云台方向位控制,近焦远焦调整等功能。

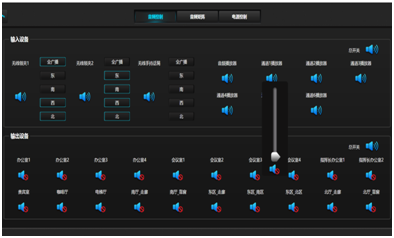

可视化交互平台支持对领夹、鹅颈、音箱等音频设备进行统一管理,用户可快速对指定音频输入、输出设备进行静音和音量调节控制。
支持初始预案、临时预案两种预案应用模式,支持临时预案另保存。
支持大屏回显信号1-30帧率自定义设置,支持大屏实时回显或I帧回显方式自定义切换。

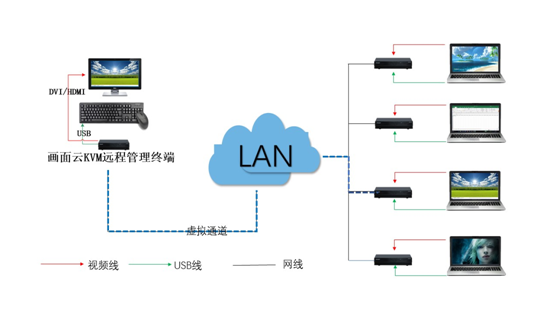

3.3  IPKVM远程控制


系统支持电脑/服务器IPKVM远程桌面控制,采用分布式网络架构,通过网络IP的方式进行访问从根本上解决距离各分点过远造成故人员不足问题。前端编码节点支持电脑/服务器视频+键鼠信息采集,通过千兆网络交换机实时传输给指挥中心,通过IPKVM远程控制终端,获取输入节点(电脑/服务器)列表,切换电脑/服务器远程桌面界面,进行远程操作。通过IPKVM远程控制终端,实现指挥中心人员对多台机房电脑/服务器系统实时操作,服务器显示内容数据按需切换。

3.4    屏幕墙录制


结合客户实际需求,画面云产品线面向用户提供两种应用场景下的解决方案。

码流录制
l   面向用户提供信源原始码流的录制
-          支持用户自主选择要录制的码流,创建录像任务
-          支持录像任务查看
-          支持录像任务在线编辑(指定起止时间)
-          支持录像任务在线删除
l   录像文件支持通过浏览器进行下载
-          支持通过页面对录像任务进行下载(指定下载起止时间)

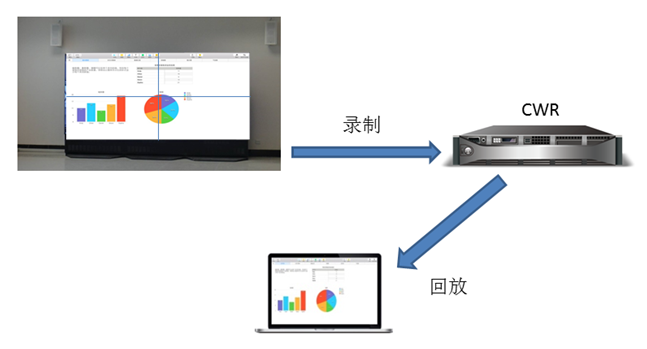

大屏录制/回放
l   大屏整体录制(包括画面、布局、调度脚本)
-          支持大屏方案同步录制
-          支持大屏调度过程同步录制
-          支持大屏画面布局同步录制
-          支持高分信源同步录制
l   大屏录像回放
-          支持录像文件在原始大屏进行画面、布局、调度脚本回放
-          支持回放过程中进度调节
-          支持指定起止时间段对大屏录像进行回放
-          支持高分信源同步回放

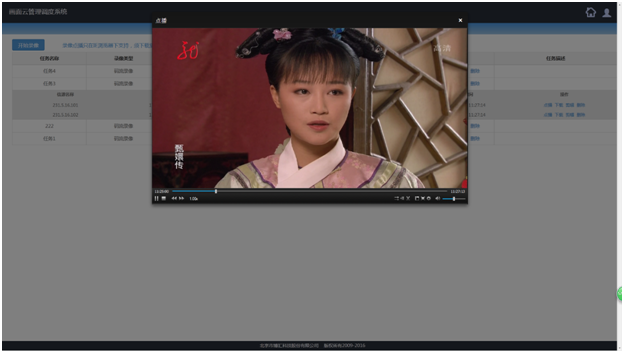

点播回放

l   录像文件支持通过浏览器进行预览
-          支持通过页面(免插件)方式,对录像任务进行点播预览
-          支持多客户端对同一录像文件进行点播预览
-          支持预览任务进度调节

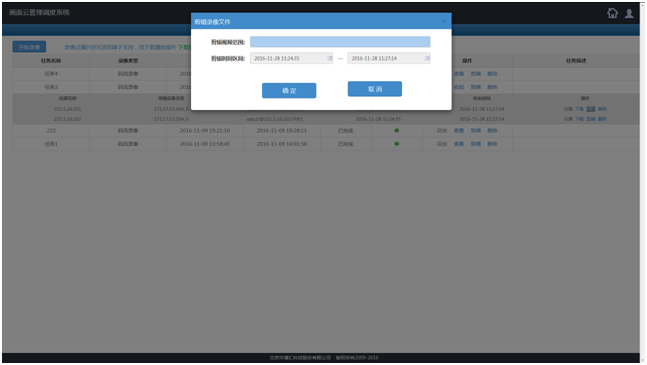

切片制作下载

-          支持录像任务在线编辑(指定起止时间)

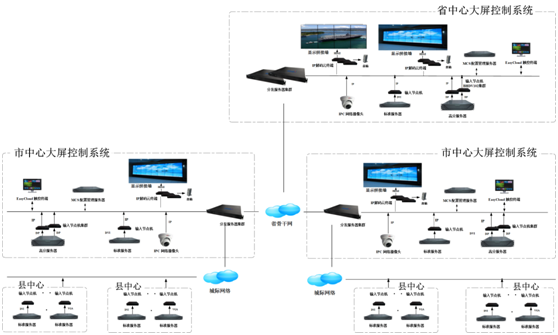

3.5多级分发


多媒体指挥调度系统省内建设分为省、市、县三级平台。省内各平台之间可实现信号的互联互通、统一管理。通过IP网络,可实现各省之间信号的互联互通、融合显示。
省中心平台、市中心平台、县中心支持分级建设,省中心、市中心平台系统支持独立使用,互不影响。
省中心建设一级平台,包括信号的采集、传输、显示、以及省内信号的统一调度管理。
市中心建设二级平台,包括信号的采集、传输、显示、独立管理。各市中心采集的多媒体信号,可通过IP网络,汇聚到省中心进行融合显示;也可通过本地分发服务器,实现各市中心之间信号的互联互通。
县中心建设三级平台,实现对本地多媒体信号的采集,并通过IP网络,传送至市中心平台,进行统一管理。
系统基于IP网络架构,采用分布式结构,支持多级平台间的信号共享,并智能化调整信号传输方式。即支持跨多网段,支持交换机虚拟局域网VLan,支持VPN网络专线。
多级平台间以转发服务器为中继对视音频信号进行平台间的调度,在节省带宽的前提下,保持信号质量不受远程传输的影响。
两级平台之间的图像调度由两级平台的云管理服务器、转发服务器配合完成。为避免长途VPN专线带宽资源浪费,平台间应以转发服务器为中继进行转发,再由转发服务器向本级平台内1个或多个输出节点机调度图像。

2.1    安全管理

系统拥有完善的权限控制、管理功能,支持数据自动备份、恢复机制,保证系统的高安全要求。
身份鉴权
Ø  对系统中所有服务器、用户终端和应用程序的本地登录、远程登录等操作进行用户身份鉴别,支持强认证方式。
Ø  支持用户登录机制,对登录用户进行身份鉴别,当用户身份鉴别尝试的连续失败次数达到3次后,进行登录锁定,同时形成告警事件。
Ø  对所有硬件设备的配置,提供登录验证机制,用户需要进行身份鉴别,方可更改系统硬件配置,保证系统的安全性。
Ø  系统支持对登录用户的操作行为进行记录,支持单用户单点登录功能。

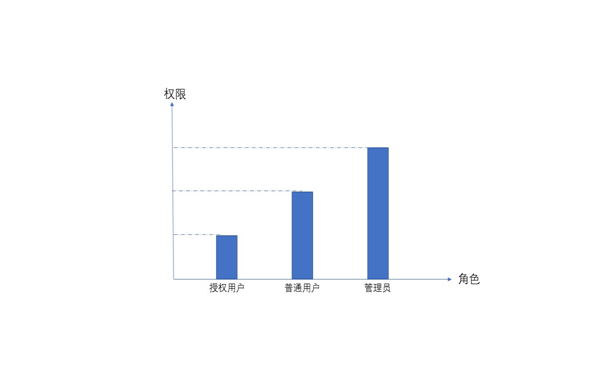

用户及角色设置

Ø  支持多用户、多角色管理功能。支持设置不同的用户或角色、支持对管理平台用户、角色的增、删、改、查功能;
Ø  支持根据用户、角色或组授予对系统资源的访问权限,包括数据访问权限和功能访问权限。
Ø  支持输入图像权限控制,支持为用户分配不同图像信号、拼接屏幕墙组的管理、调度权限。
Ø  支持对用户可使用、调度、管理资源的授权操作。输入图像信号以及信息展示屏幕墙作为系统内重要资源,需要对其操作权限进行控制。系统提供管理员面向用户的资源分配服务。系统管理员可以针对用户的可操作权限,对系统内的输入信源、信息显示屏幕墙进行操作权限的分配。拥有输入信源以及信息显示屏幕墙权限的用户,可针对授权的信息展示屏幕墙进行已授权信号的指挥调度。
Ø  支持对用户角色、权限信息的验证;授权用户可对相关授权资源进行管理、调度、配置;无授权用户对未授权资源不可见,不可配置、调度、管理。
Ø  支持系统用户对个人信息的修改。
Ø  通过角色对系统内用户进行权限管理,不同角色拥有不同模块的操作权限,系统自动识别用户角色以及模块操作权限,在保障系统安全的前提下,针对用户提供更有针对性的服务。
数据备份与恢复
Ø  支持对系统内所有配置信息备份与还原功能、包括对系统内数据的备份、还原、导入、导出功能。
Ø  支持对系统内所有配置信息的自动备份功能。
Ø  支持对系统操作行为的日志记录、审计功能。
Ø  支持设置定期提醒用户完成手动备份。
Ø  数据备份还原界面友好、使用方便。

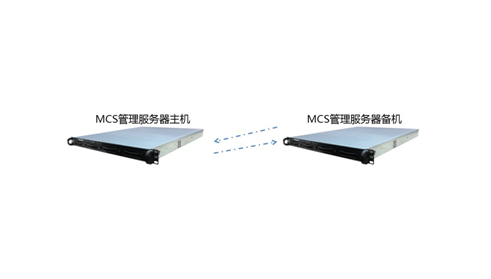

双机热备

Ø   系统支持双机热备机制,双机互为主备,在一方服务器出现异常情况下,可快速实现服务器主备切换,保证用户的正常使用。服务器主备切换过程,无需用户参与,完全对用户透明,减少额外人员投入。

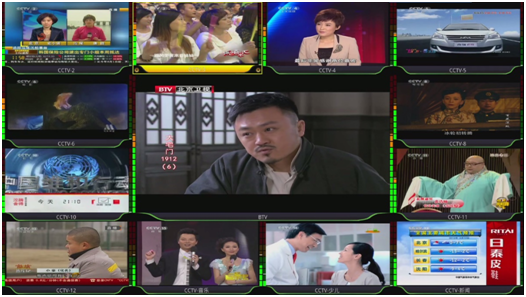

3.7    信号监测


能够对前端IP化的信源进行多画面合成上屏显示以及节目异态监测,提供多画面合成的编码IP流输出,支持多画面合成调度。内容层面的故障如:色彩格式异常、静帧、黑场、视音频丢失、声音过高/过低等进行监测报警。

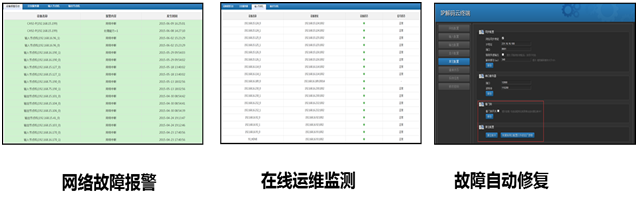

3.8   系统运维管理

3.8.1设备在线运维管理


系统内中广鸿泰自主设备的运行状态实时监测,包括报警日志展示、分发服务器使用状态、设备在线状态、设备与信源连接状态、屏幕墙对设备使用状态、设备配置超链接。
系统提供报警日志展示,纪录故障信息,便于事后排查问题
系统提供分发服务器的使用状态展示,便于查看分发服务器工作状态及已使用性能路数
系统提供输入输出节点的在线状态监测,便于查看输入输出节点的网络连通状态
系统提供设备与信源连接状态的监测,便于查看信源与输入节点的物理连接状态
系统提供输出节点与屏幕墙的绑定状态,便于对输出节点的使用规划查看
系统提供输入输出节点的配置链接,便于一键链接到输入输出设备进行管理
