分布式画面云显示系统是在专业的视频采集、处理、显示技术基础之上，为您提供一整套高质量的分布式高清视频指挥调度解决方案。云指控显示系统支持多级平台结构，支持平台间视频源的共享、转发；支持管理、调度本级平台接入视频源的拼接、漫游、跨屏显示等功能；支持平台间独立维护和使用。
系统采用先进的IP网络化、分布式架构。具有低耦合、高稳定、扩容方便、施工简单、后期免维护的特点。
分布式画面云显示系统支持多级平台结构，支持平台间视频源的共享、转发；支持管理、调度本级平台接入视频源的拼接、漫游、跨屏显示等功能；支持平台间独立维护和使用。
信源采集、处理、显示不受地域限制。平台内部使用标清节点机与现有标清视频系统对接，使用高清节点机与现有高清视频系统对接。
支持多种视频信号的接入，系统全部基于IP网络建设，减少了信号衰减、保证信号质量的同时，打破地域限制，真正做到了“网络互通、显示互联”。
管理调度平台基于B/S与C/S相结合的管理，系统内信源统一由中央控制平台管理调度控制管理系统MCS进行调度、部署，并通过输出节点在大屏上进行显示。

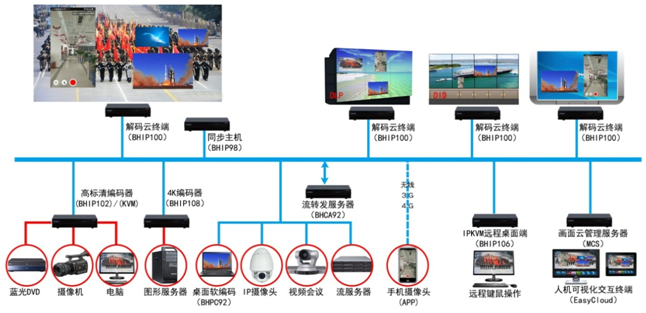

系统总体架构示例

输入编码模块：
系统输入前端采用标清/高清节点机、虚拟桌面插件、流媒体服务器等与用户现有音视频系统对接，支持传统模拟复合信号、数字信号（DVI/VGA/HDMI//SDI/CVBS /BNC等）、IPC摄像头、网络流媒体信号、KVM键鼠信息等多种音视频信号的接入。
输出显示模块：
系统输出终端采用IP云解码设备，解码还原前端流媒体信号为数字信号给LCD液晶拼接屏、DLP拼接屏、投影、LED屏等多种显示终端拼接显示，支持分布式跨屏调度、多墙调度，支持解码云终端自同步。
管理调度模块：
平台基于B/S架构和C/S管理，管理调度由画面云配置管理系统MCS、可视化交互平台EasyCloud、流转发服务器HTCA92等组成，进行中心显示系统互联互通、可视化调度管理、流媒体网络融合等应用。实现系统所有网络信号和设备状态的实时在线监测和故障预警。

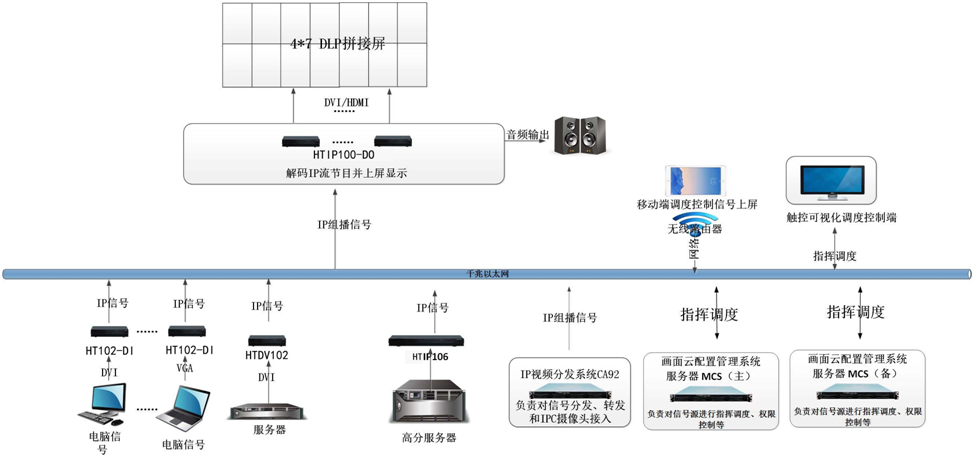

图示系统组成：

1     大屏显示设备：4*7DLP拼接屏
2     输出解码模块：IP云解码器（HTIP100-HT）
3     输入编码模块：高标清编码器（HTDV102 / HTVGA102 / HTIP106）
4     系统管理平台：画面云配置管理服务器MCS、可视化交互平台EasyCloud、流转发服务器HTCA92
5     网络系统：千兆交换机
