产品简介

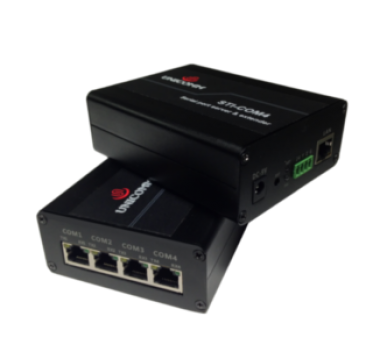

STI-COM4串口扩展器提供4个独立的双向RS232接口（其中第1,2口可复用为RS485接口）,可用于控制矩阵,音频处理器,投影机等设备, 此外,设备还嵌入以太网模块,具有串口服务器功能,将各路串行受控设备作为一种Internet服务在互联网上分享,通过简单的网络设置(如端口映射,固定IP,路由解析),可实现串行设备的远程控制与监测.在典型的中控系统中, STI-COM4用于扩展中控主机的串行接口数量,除了可直联中控主机之外,还可置于远端,控制较远的串行设备.
产品规格
接口
DC-9V: 2.5MM 9V直流输入插座.
LAN: 本地局域网接口,10M/100M自适应.
CRES-NET: 标准快思聪总线接口.
COM1-4: 4路独立RS232接口, 波特率1200-115200,可独立设置.
指示灯
PW:电源指示灯.
NET:快思聪总线联接工作状态指示灯.
TX 1-4:对应串口信号发送指示灯.
RX 1-4:对应串口信号接收指示灯.
电源输入方式:
1, “DC-9V座”可使用2.5MM电源插头供电. 0.9W (0.1 Amp @ 9 Volts DC).
2, 快思聪总线接口中“24”“G”做为电源输入. 0.9W (0.04Amp @ 24 Volts DC).
STI-COM4技术指标
1,STI-COM4支持RS232/485,TCP/IP协议,以及完全兼容快思聪总线协议.
2,四路串口采用RJ45接口,使用CISCO协议CONSOLE线与DB9转换线.
3,STI-COM4的IP地址以及各串口波特率,可以通过telnet客户端(支持操作系统:GNU/Linux,Windows,Mac)登录配置.
尺寸
113mm * 87mm * 39mm
